La caratterizzazione del fascio laser è fondamentale per valutarne la qualità, le prestazioni e la stabilità. Analizzare la distribuzione del fascio consente di determinarne con precisione i principali parametri, tra cui posizione, dimensioni, simmetria e distribuzione della densità di potenza.
Per rispondere alle diverse esigenze di misura e controllo, offriamo una gamma completa di soluzioni per la caratterizzazione del fascio laser, progettate per operare con qualsiasi lunghezza d’onda, livello di potenza e diametro del fascio.
Le nostre soluzioni consentono di ottenere una valutazione accurata e affidabile delle caratteristiche del fascio, supportando applicazioni di ricerca, sviluppo, controllo qualità e produzione.
Produttore MKS-Ophir

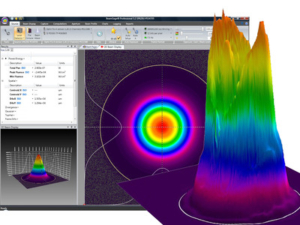

Laser Beam Profilers
MKS-Ophir offre una gamma completa di soluzioni per la caratterizzazione del fascio, adatte a qualsiasi lunghezza d’onda, livello di potenza e diametro del fascio.
Collaboriamo con i nostri clienti per potenziare capacità e produttività nei settori dell’Additive Manufacturing, dei semiconduttori, dell’industria, della ricerca, delle scienze della vita e della salute e della difesa, utilizzando le proprie soluzioni per lo shaping e l’allineamento del fascio in diversi punti lungo il percorso ottico delle sorgenti laser.
Distributo da Laser Optronic

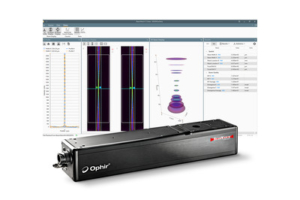

High-Power Laser Beam Profilers
L’analisi del fascio dei laser industriali ad alta potenza ha sempre rappresentato una sfida, principalmente a causa degli elevati livelli di potenza e delle conseguenti densità di potenza in gioco.
La misurazione e il monitoraggio delle prestazioni del fascio sono tuttavia fondamentali per garantire efficienza, affidabilità e qualità del processo, soprattutto perché gli effetti termici diventano sempre più rilevanti all’aumentare della potenza.
Le soluzioni Ophir per la misura delle prestazioni dei laser ad alta potenza sono progettate per rispondere alle esigenze degli utilizzatori, supportandoli nelle attività di caratterizzazione, controllo e manutenzione delle sorgenti laser industriali.
Distribuito da Laser Optronic

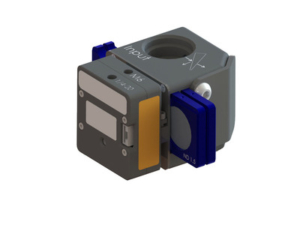

Laser Focus Spot Analyzers
Il Laser Focus di MKS-Ophir, acquisisce dimensioni, forma e profilo del fascio nel punto di fuoco. FSA consente inoltre di misurare lo spostamento del punto focale al variare della potenza, un parametro particolarmente importante durante la delicata fase di avviamento della sorgente laser.
Il sistema FSA comprende telecamera, beam splitter, filtri ND (a densità neutra) e il software di analisi BeamGage.
Distribuito da Laser Optronic

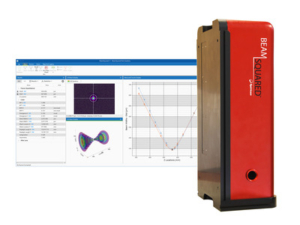

M2 Beam Propagation Analyzers
Ottimizza la misura del laser con un sistema compatto e completamente automatizzato
Il parametro M², o Beam Propagation Ratio, indica quanto un fascio laser si avvicina alle caratteristiche di un fascio TEM₀₀ monomodale e determina, di conseguenza, la dimensione minima del waist del fascio ottenibile mediante focalizzazione. Nel caso ideale di un fascio gaussiano TEM₀₀, M² è pari a 1.
Il valore di M² non può essere determinato attraverso una singola misurazione del profilo del fascio. La norma ISO/DIS 11146 prevede infatti che il parametro venga calcolato a partire da una serie di misure, effettuate lungo la propagazione del fascio.
La misura di M² su fasci reali viene eseguita focalizzando il fascio mediante una lente a posizione fissa e lunghezza focale nota, per poi analizzare le caratteristiche del waist così generato e la relativa divergenza.
Ophir offre diverse soluzioni per la misura del parametro M², dalle procedure manuali più semplici fino a sistemi dedicati completamente automatizzati, permettendo di scegliere la configurazione più adatta in funzione della frequenza con cui è necessario caratterizzare le prestazioni di laser e sistemi laser.
Distribuito da Laser Optronic

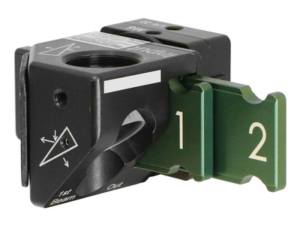

Beam Profilers Accessories
Accessori e soluzioni integrate per la profilazione del fascio
L’ampia gamma Ophir di telecamere, beam splitter/attenuatori, beam expander, beam reducer, convertitori da UV a luce visibile e altri componenti consente di effettuare la profilazione di praticamente qualsiasi tipo di fascio.
Grazie ai nostri attenuatori per fascio, è possibile profilare fasci con potenze fino a migliaia di watt. Le nostre soluzioni coprono inoltre un’ampissima gamma di lunghezze d’onda, dal lontano UV al lontano IR.
È inoltre possibile profilare il punto focale di un fascio convergente oppure analizzare un fascio divergente, offrendo la massima flessibilità per le diverse esigenze di caratterizzazione del fascio laser.
Distribuito da Laser Optronic
Per informazioni o supporto sui nostri prodotti contatta i nostri esperti:
